A helytelen távolság, a laza rögzítés, a sérült védőszalag vagy a mélyedésbe kerülő beton megnehezítheti a huzalhurkok kinyitását és beigazítását a panel felállítása során. Az előregyártott betongyárak esetében a megbízható szerelés a megfelelő hurokdoboz kiválasztásával, a gyártási rajzok ellenőrzésével és az egyes egységek pontos elhelyezésével kezdődik a zsaluzaton. Ez az útmutató elmagyarázza a teljes folyamatot, beleértve a gyári telepítést, az öntés előtti ellenőrzést, az öntés előtti ellenőrzést, az öntés előtti ellenőrzést és a helyszíni csatlakoztatást, és segít csökkenteni a telepítési hibákat és javítani az előregyártott falkötések megbízhatóságát.
Mi az a huzalhurok doboz?
A huzalhurkos doboz egy öntött{0}}alkatrész, amelyet az előregyártott beton falpanelek más falpanelekhez vagy betonoszlopokhoz való csatlakoztatására használnak.
Jellemzően horganyzott acéldobozból, rugalmas drótkötélhurokból, kompressziós hüvelyből és védőburkolatból áll. Az előregyártott gyártás során az acéldobozt az oldalzsaluzathoz rögzítik, miközben a huzalhurok behajtva marad a mélyedésben.
Az előregyártott panelek felállítása után a hurkokat a függőleges illesztésbe nyitják. Az átfedő hurkokon át egy merevítőrudat helyeznek el, és a hézagot kitöltik a megadott fugával.
A huzalhurkos dobozok, a vasalás és az edzett habarcs komplett csatlakozási rendszerként működnek együtt.
Dupla csatlakozódoboz hurok
Egyfejű csatlakozódoboz hurok
Hol használják a huzalhurok dobozokat?
Használhatodhuzalhurkos dobozokfüggőleges hézagokban, ahol az előregyártott betonelemeknek megbízható mechanikai csatlakozásra van szükségük. Gyakori alkalmazások a fal---fal illesztései, fal--oszlop csatlakozások, belső válaszfalak és külső előregyártott falpanelek.
Különösen akkor hasznosak, ha gyárilag elkészíthető és a helyszínen gyorsan elkészíthető csatlakozásra van szükség. A dobozok a panel szélébe vannak öntve, míg a huzalhurkok szállítás közben is védve maradnak. A felállítás után kinyitja a hurkokat, behelyezi a megadott függőleges merevítőrudat, és kifugázza a hézagot.
A doboz típusát, hurokhosszát és távolságát a jóváhagyott csatlakozási tervnek, a panelvastagságnak, a hézagszélességnek és a szükséges terhelésátvitelnek megfelelően kell kiválasztani. Ne csak a doboz mérete vagy megjelenése alapján válassza ki a terméket.
Mit kell ellenőrizni a telepítés előtt?
A huzalhurkos dobozok felszerelése előtt ellenőrizze a csatlakozási követelményeket és a termékadatokat, hogy elkerülje a pozicionálási hibákat vagy a helyszíni igazítási problémákat.
Doboz típusa és mérete
Ellenőrizze, hogy a projekthez szükség van-e egyetlen illdupla huzalhurkos doboz. Erősítse meg az acéldoboz méreteit és a drótkötél átmérőjét.
Hurok hossza
Győződjön meg arról, hogy a hurok kinyúlása megegyezik a tervezett hézagszélességgel és a csatlakozási részletekkel.
Telepítési távolság
Kövesse a jóváhagyott rajzot a függőleges és éltávolságra vonatkozóan. Ne másoljon méreteket másik projektből.
Telepítési irány
Győződjön meg arról, hogy minden doboznyílás a jövőbeli panelcsatlakozó felé néz, és egy vonalba esik a szomszédos előregyártott elemmel.
Erősítési hézag
Ellenőrizze, hogy a beágyazott drótkötél nem zavarja-e a megerősítést, az emelőhorgonyokat vagy más betéteket.
Termék állapota
Öntés előtt ellenőrizze a dobozt, a drótkötelet, a nyomóhüvelyt és a védőszalagot deformáció, sérülés vagy korrózió szempontjából.
A huzalhurok dobozok felszerelése az előregyártott gyárban
A következetes telepítési folyamat segít csökkenteni a pozicionálási hibákat, javítja a gyártás hatékonyságát, és biztosítja, hogy a huzalhurkos dobozok készen állnak a megbízható előregyártott falcsatlakozásokra az öntés után.
Vizsgálja meg a huzalhurok dobozokat
Telepítés előtt ellenőrizze az egyes huzalhurok dobozokat, hogy megbizonyosodjon arról, hogy megegyezik a gyártási rajzával. Vizsgálja meg az acéldobozt, a drótkötelet, a nyomóhüvelyt és a védőszalagot sérülések, deformációk vagy korrózió szempontjából. Győződjön meg arról, hogy a hurok hossza és a doboz típusa megfelelő-e, mielőtt áthelyezi a terméket a formába. A nem megfelelő alkatrész cseréje az öntés előtt sokkal könnyebb, mint a kész előregyártott panel javítása.
Jelölje be a telepítési pozíciókat
Használja a jóváhagyott gyártási rajzot az oldalzsaluzat minden beépítési pontjának megjelölésére. Mérjen egy rögzített referenciaponttól, például a panel aljától, ahelyett, hogy egyik doboztól a másikig mérne. Ez a módszer segít fenntartani a pontos távolságot, és csökkenti a halmozott mérési hibákat a kötegelt gyártás során.
Használjon újrafelhasználható pozícionáló csíkot
Ha ugyanazokat a falpaneleket többször gyártja, fontolja meg újrafelhasználható rétegelt lemez vagy acél pozicionáló szalag használatát. A pozicionáló csík lehetővé teszi több huzalhurkos doboz gyors elhelyezését, miközben a távolság egyenletes marad. Csökkentheti a mérési időt, javíthatja az ismételhetőséget és egyszerűsítheti a minőségellenőrzést. Mindig ellenőrizze a pozícionáló csíkot a legújabb gyártási rajz alapján minden gyártási folyamat előtt.

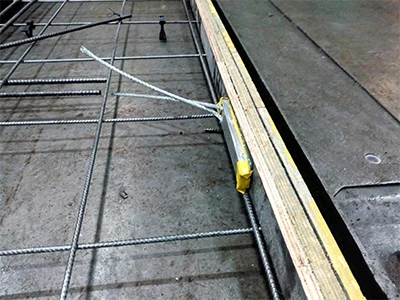

Rögzítse a dobozokat a zsaluzathoz
Rögzítse mindegyik huzalhurkos dobozt szorosan a zsaluzathoz az előre{0}}lyukasztott rögzítőfuratok és a formarendszerhez megfelelő rögzítőelemek segítségével. A beszerelés után ellenőrizze, hogy a doboz nem mozdul-e el vagy forog-e, ha kézzel megnyomja. A biztonságosan rögzített doboz kisebb valószínűséggel mozdul el a vasalás elhelyezése, betonöntés vagy vibráció során.
Ellenőrizze a drótkötél helyzetét
Győződjön meg arról, hogy a beágyazott drótkötél követi a kívánt irányt, és elegendő távolság van a megerősítéstől, az emelőhorgonyoktól és más beágyazott alkatrészektől. A drótkötélnek egyenesnek kell maradnia éles hajlítások és csavarások nélkül. Ha interferencia lép fel, a drótkötél módosítása helyett tekintse át az erősítés elrendezését.
Zárja le a doboz nyílást
Betonozás előtt ellenőrizze a védőszalagot vagy fedelet. Teljesen le kell zárnia a nyílást, és a huzalhurkot össze kell hajtani a dobozban. A sérült burkolat lehetővé teheti a betoniszap bejutását a mélyedésbe, ami megnehezíti a hurok nyitását a formából való kibontás után.
Hajtsa végre az öntés előtti-ellenőrzést
Öntés előtt végezzen végső ellenőrzést minden telepített huzalhurkos dobozon. Ellenőrizze a modellt, a mennyiséget, a pozíciót, a távolságot, a beépítési irányt és a rögzítési állapotot. Győződjön meg arról is, hogy a védőburkolatok sértetlenek, és elegendő szabad tér van a beágyazott drótkötél körül. Ezen ellenőrzések rögzítése javítja a gyártás konzisztenciáját és nyomon követhetőségét.
Öntse és tömörítse a betont
Óvatosan öntse a betont a beágyazott huzalhurkos dobozok köré, és egyenletesen tömörítse. Kerülje az acéldoboznak közvetlenül a betontömlővel vagy vibrátorral való ütközést, mert a túlzott ütés elmozdíthatja a dobozt vagy megsértheti a védőburkolatot. A megfelelő tömörítés biztosítja a rögzítési terület teljes alátámasztását, miközben a dobozt megfelelően helyezi el.
Kiszerelés után ellenőrizze a dobozokat
Miután a panel elérte a szükséges formázási szilárdságot, távolítsa el a zsaluzatot és vizsgáljon meg minden huzalhurkos dobozt. Ellenőrizze a helyes elhelyezést, tisztítsa meg a mélyedéseket, betonszivárgást, sérült acéldobozokat vagy repedéseket a panel szélén. Tárolás és szállítás közben a huzalhurkokat hagyja összehajtva a dobozban, hogy megóvja őket a véletlen sérülésektől a helyszíni beszerelésig.
Hogyan történik a vezetékhurok csatlakoztatása a helyszínen?
Az előregyártott elemek leszállítása és elhelyezése után a védőszalagot eltávolítják, és a huzalhurkokat a függőleges csatlakozásba nyitják. A szomszédos falpanelek hurkainak egy vonalba kell esniük és át kell fedniük egymást a jóváhagyott csatlakozási rajz szerint.
A megadott függőleges merevítőrudat ezután a hurkon keresztül behelyezik, majd a hézagot lezárják és megfelelő fugával töltik fel. A habarcsnak körbe kell folynia a huzalhurkok, a megerősítés és a doboz mélyedései között, hogy létrejöjjön a kész kapcsolat.
Az előregyártott gyár esetében különösen fontos a pontos doboztávolság, a beépítési magasság, a hurok iránya és a vetület. Az öntés során elkövetett hibák megnehezíthetik a hurkok igazítását, amikor a panelek elérik a helyet. A végső megerősítési elrendezésnek, a fugaszélességnek és a fugázási eljárásnak mindig követnie kell a jóváhagyott projekttervet.
Gyakori vezetékes hurokdoboz telepítési problémák
A legtöbb huzalhurokdoboz meghibásodását megelőzheti, ha betonöntés előtt ellenőrzi a pozicionálást, a rögzítést, a tömítést és a vasalás hézagát.
Helytelen térköz
Ha a dobozokat nem megfelelő távolságra telepíti, előfordulhat, hogy a hurkok nem felelnek meg a jóváhagyott csatlakozási tervnek. Mindig kövesse a legújabb gyártási rajzot.
Laza rögzítés
A laza doboz öntés vagy vibráció közben elmozdulhat. Győződjön meg arról, hogy minden doboz szilárdan ül a zsaluzathoz.
Rossz telepítési irány
A doboznyílásnak a leendő csatlakozás felé kell néznie. A fordított doboz megnehezítheti vagy lehetetlenné teheti a hurok használatát.
Sérült védőszalag
A szakadt vagy meglazult szalag lehetővé teszi a betoniszap bejutását a mélyedésbe.
Erősítés interferencia
Ellenőrizze, hogy a drótkötél nem ütközik-e a merevítéssel, emelőhorgonyokkal vagy más betétekkel.
Beton szivárgás a dobozba
Tömítse le a réseket a doboz és a zsaluzat között, hogy a mélyedés tiszta maradjon.
Nyitási hurkok szállítás előtt
Tárolás és szállítás közben tartsa összehajtva a hurkokat, hogy elkerülje a hajlítást vagy az ütéseket.
Rossz beállított hurkok kényszerítése
Ne erőltesse át a rudat rosszul beállított hurkon. Először ellenőrizze a panel helyzetét és a doboz beszerelését.
Következtetés
A megbízható huzalhurkos doboz felszerelése a pontos pozicionáláson, a zsaluzat biztonságos rögzítésén, a hatékony tömítésen és a következetes ellenőrzésen múlik. A szabványos telepítési eszközök és az elő{1}}öntési ellenőrzések segíthetnek az előregyártott gyáraknak csökkenteni a hibákat és javítani a kötegelt gyártás hatékonyságát.
Küldje el a kívánt doboz típusát, hurokhosszát, mennyiségét és rajzait az elérhető specifikációk és szállítási lehetőségek ellenőrzéséhez.
GYIK
K: Ki kell nyitni a huzalhurkokat betonöntés előtt?
V: Nem. A hurkoknak összehajtva és védve kell maradniuk az acéldobozban az öntés, tárolás és szállítás során.
K: Hogyan rögzítik a huzalhurkos dobozokat a zsaluzathoz?
V: Általában előre{0}}lyukasztott lyukakon keresztül rögzítik őket szögekkel, csavarokkal vagy más, a formához megfelelő, jóváhagyott rögzítési módszerrel.
K: A gyári dolgozók beállíthatják a doboz távolságát?
V: A távolságnak követnie kell a jóváhagyott csatlakozási rajzot. Műszaki megerősítés nélkül nem szabad megváltoztatni. A gyakori okok közé tartozik a sérült védőszalag, a rossz tömítés, valamint a doboz és a zsaluzat közötti rések.
K: Mi okozza a beton bejutását a mélyedésbe?
V: A gyakori okok közé tartozik a sérült védőszalag, a rossz tömítés, valamint a doboz és a zsaluzat közötti hézagok.
K: Továbbra is használhatók a sérült drótkötelek?
V: Szakadt szálú, erős korróziós, éles hajlású vagy sérült hüvelyű drótköteleket műszaki értékelés nélkül nem szabad a panelbe önteni.
